有望实现仅单边配置LED光源的52吋液晶电视

采用支持52吋液晶电视的边缘照明方式LED背照灯的导光板试制品

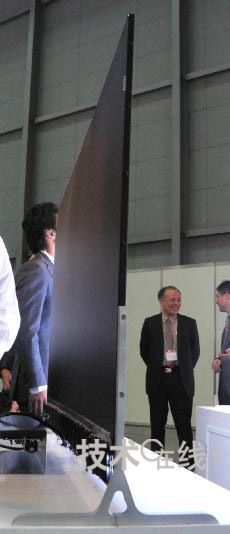

　　 台湾茂林光电（Global Lighting Technologies Inc。 GLT）在“FPD International 2008”上展示了可令大型液晶电视实现薄型化的边缘照明方式的LED背照灯单元。展示品为单边配置LED光源的面向52吋液晶电视的导光板试制品（图1、2），以及46吋液晶面板样品（图3）。试制品只在液晶面板底侧一边配置了LED光源。作为液晶面板最厚部材的背照灯单元的小型化和薄型化技术，引起众多的关注。

　　
如能将LED光源集中在液晶面板的单边，此前安装在面板背面的电子部件可以配置在另外三个边上，从而实现面板的薄型化。即使采用单边配置，52吋大屏幕也能显现均匀而高亮度图像的原因是因为GLT拥有自主的导光板设计和制造专利技术（图4、5）。该公司没有公开技术详情，但重点介绍了微透镜数组技术。

　　
此次展示的52吋液晶电视用导光板的试制品厚度仅为1。5mm。重量为1。89kg。是受LED厂商的委托开发而成。

　　
46吋液晶面板在面板下部配置了126个LED光源（图6）。采用厚度为5mm的导光板。背照灯单元亮度为6000cd/m2，重量为8。6kg。亮度的均匀性为85％。支持NTSC比为100％的色彩表现范围。GLT计划2009年投产该背照灯单元。

　　
因LED光源集中在单边而使LED间的间隔变窄，而由此产生的热量成为急需解决的问题。因为导光板受热膨胀，LED发出的光就无法高效地射入导光板。该公司没有公开散热措施的技术内容，但表示是与LED厂商合作开发的。

　　
此外，还展出了在上下两边配置LED光源的46吋液晶面板。液晶面板上下两侧各配置80个，共160个LED光源。背照灯单元重12。2kg，亮度为6400cd/m2。亮度的均匀性为85％。可支持NTSC比为100％的色彩表现范围。计划于2009年投产。

　　
GLT是开发导光板的厂商。目前已向液晶面板厂商销售嵌入该公司导光板的LED背照灯单元。而像LED和散热板等的导光板以外的背照灯单元部材则都采用的是通用品。此次，GLT在其日本销售代理商绿屋电气的展区内进行了展示。

　　
(助编：xiaohu)
